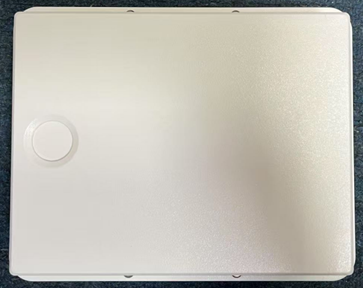

MPR-MK
大区域多目标微波交通流检测器

MPR-MK雷达是上海慧昌研制的一款用于检测道路区域交通信息的微波检测器。其安装在道路正上方(如电警杆横梁)或路侧斜侧安装,实时跟踪检测区域内(双向8车道)的所有车辆的位置和速度,提供车辆存在、速度和排队长度等信息。 MK雷达采用了目前最先进的雷达DBF(数字波束形成)技术和目前交通领域已经成熟应用的FMCW(调制连续波)、Doppler(多普勒)技术,彻底解决了现有市场上雷达检测器用于停车线检测时的车辆遮挡问题。MK雷达能够精确检测道路十字路口停车线位置上的任何车辆,是可以真正取代现有线圈和地磁检测器的微波雷达。 DBF(数字波束形成)技术被视为新一代雷达所必备的尖端技术,它保存了阵列天线单元信号的全部信息,可采用数字信号处理技术对回波信号进行处理,可以获得优良的波束性能,实现自适应波束形成和波束扫描。

  • 产品特点
  • 产品性能
  • 主要技术指标
  • 应用领域

  • 1.   采用DBF雷达技术,精确检测跟踪运动和静止目标(车辆),跟踪最多256个目标(车辆),

    2.   检测双向8条车道,纵向检测距离250米,无差别支持各种弯曲、倾斜、分叉等异型车道;

    3.   支持每车道自定义多达8组虚拟线圈,线圈大小和位置软件可调,实时输出车辆存在信息,无缝升级替换现有线圈或地磁检测器;

    4.   支持多断面分车道统计数据输出,包括流量、速度、占有率、车头间距、静态和动态排队长度等,统计周期1~3600秒可调;

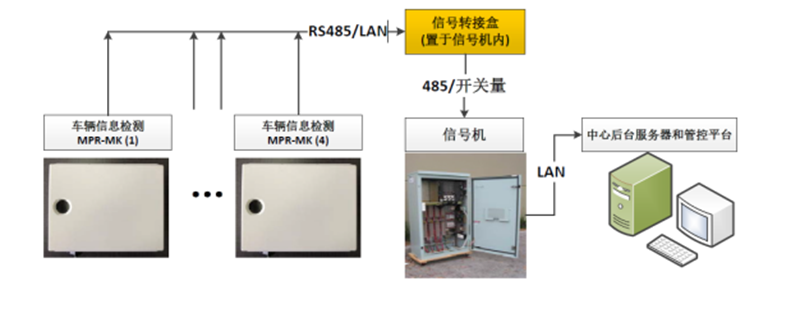

    5.   支持RS485/LAN通信,支持TCP/IP协议,支持无线传输,支持输出电平或开关量信号;

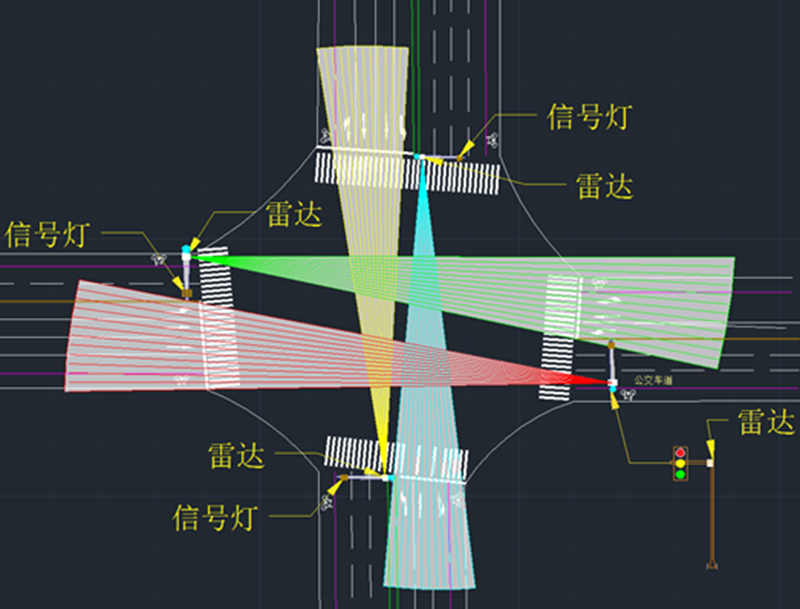

    6.   正向安装,解决侧装微波检测器的遮挡问题,安装维护时不需要破坏路面;

    7.   全天时全天候工作,不受光照、灰尘和风雨雾雪霾等自然条件影响。





  • ●  车辆存在检测精度:98%

    ●  速度测量精度:±1km/h

    ●  单车道流量精度:98%

    ●  车辆排队长度精度:95%

    ●  速度检测区间:0-250km/h




  • Ø    安装方式:正装或斜侧装

    Ø    安装高度:5m10m

    Ø    检测区域:沿车辆行驶方向最远距离:>250m

    垂直于车辆行驶方向有效检测距离(检测车道):双向8车道

    可识别跟踪最大256个目标(车辆)

    Ø    中心频率:77GHz

    Ø    发射功率(EIRP):≤20mW

    Ø    通信接口:RS485/LAN,波特率9600bps~256000bps可调

    支持TCP/IP协议,支持无线传输

    Ø    内置存储:128M FALSH,至少可存储180天基本数据

    Ø    温度范围:-40℃+85℃

    Ø    湿度范围:0-95%RH

    Ø    整机连续工作能力:>90000h

    Ø    供电方式:DC 12~48V

    Ø    实际功耗:≤12W

    Ø    机械性能:产品采用复合材料外壳,符合NEMA4XIP66标准,

    配有通用固定支架可在三个轴向角度可调

    Ø    尺寸:225mm()×88mm()×180mm()

    Ø    重量:1.5kg




  • 应用领域:



    Ø    智能交通信号灯自适应配时系统

    Ø    交通信息采集、事件监测系统

    Ø    交通监控网络与公众出行服务系统

    Ø    定点路段路况信息预报系统
